[소방전기] 경계구역 계산과 스포트형 화재감지기 설치기준 계산 (차동식,보상식,정온식)

어떤 공간에 화재 감지기는 몇개를 설치해야 할까요?

그것을 알기 위해서는 기본적으로 일단 2가지를 알아야 합니다.

첫번째, 어떤 공간이 몇 개의 경계구역으로 이루어져 있는가?

두번째, 감지기 종류와 설치 조건은 어떠한가?

이에 대한 법적 근거는 자동화재탐지설비의 화재안전기준에 나와있습니다.

아래 조건에서 경계구역을 산출하면

각 경계구역의 면적 확인 및 갯수를 도출할 수 있습니다.

또한 각 경계구역의 바닥면적 확인 후

특정조건의 감지기 유효감지면적으로 나누어 주면

해당구역에 몇 개의 감지기가 나오는지 계산할 수 있습니다.

자동화재탐지설비 및 시각경보장치의 화재안전기준(NFSC 203)

[시행 2019. 5. 24.] [소방청고시 제2019-35호, 2019. 5. 24., 일부개정]

 제4조(경계구역)

① 자동화재탐지설비의 경계구역은 다음 각호의 기준에 따라 설정하여야 한다. 다만, 감지기의 형식승인 시 감지거리, 감지면적 등에 대한 성능을 별도로 인정받은 경우에는 그 성능인정범위를 경계구역으로 할 수 있다.

1. 하나의 경계구역이 2개 이상의 건축물에 미치지 아니하도록 할 것

2. 하나의 경계구역이 2개 이상의 층에 미치지 아니하도록 할 것. 다만, 500㎡ 이하의 범위안에서는 2개의 층을 하나의 경계구역으로 할 수 있다

3. 하나의 경계구역의 면적은 600㎡ 이하로 하고 한변의 길이는 50m 이하로 할 것. 다만, 해당 특정소방대상물의 주된 출입구에서 그 내부 전체가 보이는 것에 있어서는 한 변의 길이가 50m의 범위 내에서 1,000㎡ 이하로 할 수 있다.

4. 지하구의 경우 하나의 경계구역의 길이는 700m 이하로 할 것

② 계단(직통계단외의 것에 있어서는 떨어져 있는 상하계단의 상호간의 수평거리가 5m 이하로서 서로 간에 구획되지 아니한 것에 한한다. 이하 같다)·경사로(에스컬레이터경사로 포함)·엘리베이터 승강로(권상기실이 있는 경우에는 권상기실)·린넨슈트·파이프 피트 및 덕트 기타 이와 유사한 부분에 대하여는 별도로 경계구역을 설정하되, 하나의 경계구역은 높이 45m 이하(계단 및 경사로에 한한다)로 하고, 지하층의 계단 및 경사로(지하층의 층수가 1일 경우는 제외한다)는 별도로 하나의 경계구역으로 하여야 한다.

③ 외기에 면하여 상시 개방된 부분이 있는 차고·주차장·창고 등에 있어서는 외기에 면하는 각 부분으로부터 5m 미만의 범위안에 있는 부분은 경계구역의 면적에 산입하지 아니한다.

④ 스프링클러설비·물분무등소화설비 또는 제연설비의 화재감지장치로서 화재감지기를 설치한 경우의 경계구역은 해당 소화설비의 방사구역 또는 제연구역과 동일하게 설정할 수 있다.

제7조(감지기)

③ 감지기는 다음 각 호의 기준에 따라 설치하여야 한다. 다만, 교차회로방식에 사용되는 감지기, 급속한 연소 확대가 우려되는 장소에 사용되는 감지기 및 축적기능이 있는 수신기에 연결하여 사용하는 감지기는 축적기능이 없는 것으로 설치하여야 한다.

1. 감지기(차동식분포형의 것을 제외한다)는 실내로의 공기유입구로부터 1.5m 이상 떨어진 위치에 설치할 것

2. 감지기는 천장 또는 반자의 옥내에 면하는 부분에 설치할 것

3. 보상식스포트형감지기는 정온점이 감지기 주위의 평상시 최고온도보다 20℃ 이상 높은 것으로 설치할 것

4. 정온식감지기는 주방·보일러실 등으로서 다량의 화기를 취급하는 장소에 설치하되, 공칭작동온도가 최고주위온도보다 20℃ 이상 높은 것으로 설치할 것

5. 차동식스포트형·보상식스포트형 및 정온식스포트형 감지기는 그 부착 높이 및 특정소방대상물에 따라 다음 표에 따른 바닥면적마다 1개 이상을 설치할 것

6. 스포트형감지기는 45° 이상 경사되지 아니하도록 부착할 것

7. 공기관식 차동식분포형감지기는 다음의 기준에 따를 것

가. 공기관의 노출부분은 감지구역마다 20m 이상이 되도록 할 것

나. 공기관과 감지구역의 각 변과의 수평거리는 1.5m 이하가 되도록 하고, 공기관 상호간의 거리는 6m(주요 구조부를 내화구조로 한 특정소방대상물 또는 그 부분에 있어서는 9m) 이하가 되도록 할 것

다. 공기관은 도중에서 분기하지 아니하도록 할 것

라. 하나의 검출부분에 접속하는 공기관의 길이는 100m 이하로 할 것

마. 검출부는 5° 이상 경사되지 아니하도록 부착할 것

바. 검출부는 바닥으로부터 0.8m 이상 1.5m 이하의 위치에 설치할 것

8. 열전대식 차동식분포형감지기는 다음의 기준에 따를 것

가. 열전대부는 감지구역의 바닥면적 18㎡(주요구조부가 내화구조로 된 특정소방대상물에 있어서는 22㎡)마다 1개 이상으로 할 것. 다만, 바닥면적이 72㎡(주요구조부가 내화구조로 된 특정소방대상물에 있어서는 88㎡) 이하인 특정소방대상물에 있어서는 4개 이상으로 하여야 한다.

나. 하나의 검출부에 접속하는 열전대부는 20개 이하로 할 것. 다만, 각각의 열전대부에 대한 작동여부를 검출부에서 표시할 수 있는 것(주소형)은 형식승인 받은 성능인정범위내의 수량으로 설치할 수 있다.

9. 열반도체식 차동식분포형감지기는 다음의 기준에 따를 것

가. 감지부는 그 부착높이 및 특정소방대상물에 따라 다음 표에 따른 바닥면적마다 1개 이상으로 할 것. 다만, 바닥면적이 다음 표에 따른 면적의 2배 이하인 경우에는 2개(부착높이가 8m 미만이고, 바닥면적이 다음 표에 따른 면적 이하인 경우에는 1개) 이상으로 하여야 한다.

나. 하나의 검출기에 접속하는 감지부는 2개 이상 15개 이하가 되도록 할 것. 다만, 각각의 감지부에 대한 작동여부를 검출기에서 표시할 수 있는 것(주소형)은 형식승인 받은 성능인정범위내의 수량으로 설치할 수 있다.

10. 연기감지기는 다음의 기준에 따라 설치할 것

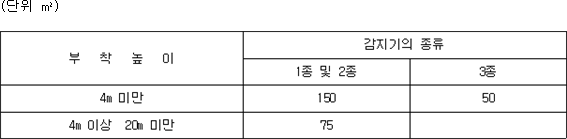

가. 감지기의 부착높이에 따라 다음 표에 따른 바닥면적마다 1개 이상으로 할 것

나. 감지기는 복도 및 통로에 있어서는 보행거리 30m(3종에 있어서는 20m)마다, 계단 및 경사로에 있어서는 수직거리 15m(3종에 있어서는 10m)마다 1개 이상으로 할 것

다. 천장 또는 반자가 낮은 실내 또는 좁은 실내에 있어서는 출입구의 가까운 부분에 설치할 것

라. 천장 또는 반자부근에 배기구가 있는 경우에는 그 부근에 설치할 것

마. 감지기는 벽 또는 보로부터 0.6m 이상 떨어진 곳에 설치할 것

11. 열복합형감지기의 설치에 관하여는 제3호 및 제9호를, 연기복합형감지기의 설치에 관하여는 제10호를, 열연기복합형감지기의 설치에 관하여는 제5호 및 제10호 나목 또는 마목을 준용하여 설치할 것

12. 정온식감지선형감지기는 다음의 기준에 따라 설치할 것

가. 보조선이나 고정금구를 사용하여 감지선이 늘어지지 않도록 설치할 것

나. 단자부와 마감 고정금구와의 설치간격은 10㎝ 이내로 설치할 것

다. 감지선형 감지기의 굴곡반경은 5㎝ 이상으로 할 것

라. 감지기와 감지구역의 각부분과의 수평거리가 내화구조의 경우 1종 4.5m 이하, 2종 3m 이하로 할 것. 기타 구조의 경우 1종 3m 이하, 2종 1m 이하로 할 것

마. 케이블트레이에 감지기를 설치하는 경우에는 케이블트레이 받침대에 마감금구를 사용하여 설치할 것

바. 지하구나 창고의 천장 등에 지지물이 적당하지 않는 장소에서는 보조선을 설치하고 그 보조선에 설치할 것

사. 분전반 내부에 설치하는 경우 접착제를 이용하여 돌기를 바닥에 고정시키고 그 곳에 감지기를 설치할 것

아. 그 밖의 설치방법은 형식승인 내용에 따르며 형식승인 사항이 아닌 것은 제조사의 시방(示方)에 따라 설치할 것

13. 불꽃감지기는 다음의 기준에 따라 설치할 것

가. 공칭감시거리 및 공칭시야각은 형식승인 내용에 따를 것

나. 감지기는 공칭감시거리와 공칭시야각을 기준으로 감시구역이 모두 포용될 수 있도록 설치할 것

다. 감지기는 화재감지를 유효하게 감지할 수 있는 모서리 또는 벽 등에 설치할 것

라. 감지기를 천장에 설치하는 경우에는 감지기는 바닥을 향하여 설치할 것

마. 수분이 많이 발생할 우려가 있는 장소에는 방수형으로 설치할 것

바. 그 밖의 설치기준은 형식승인 내용에 따르며 형식승인 사항이 아닌 것은 제조사의 시방에 따라 설치할 것

14. 아날로그방식의 감지기는 공칭감지온도범위 및 공칭감지농도범위에 적합한 장소에, 다신호방식의 감지기는 화재신호를 발신하는 감도에 적합한 장소에 설치할 것. 다만, 이 기준에서 정하지 않는 설치방법에 대하여는 형식승인 사항이나 제조사의 시방에 따라 설치할 수 있다.

15. 광전식분리형감지기는 다음의 기준에 따라 설치할 것

가. 감지기의 수광면은 햇빛을 직접 받지 않도록 설치할 것

나. 광축(송광면과 수광면의 중심을 연결한 선)은 나란한 벽으로부터 0.6m 이상 이격하여 설치할 것

다. 감지기의 송광부와 수광부는 설치된 뒷벽으로부터 1m이내 위치에 설치할 것

라. 광축의 높이는 천장 등(천장의 실내에 면한 부분 또는 상층의 바닥하부면을 말한다) 높이의 80 % 이상일 것

마. 감지기의 광축의 길이는 공칭감시거리 범위이내 일 것

바. 그 밖의 설치기준은 형식승인 내용에 따르며 형식승인 사항이 아닌 것은 제조사의 시방에 따라 설치할 것
